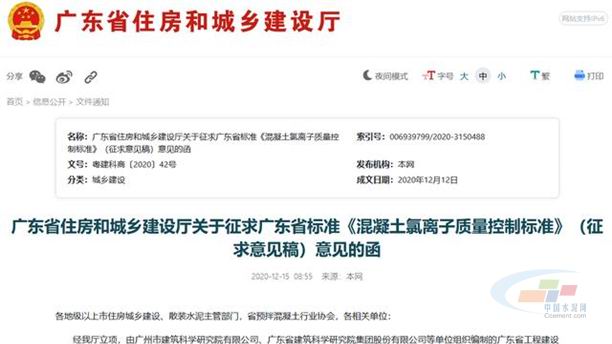

日前，廣東省住房和城鄉(xiāng)建設(shè)廳公開征求廣東省標(biāo)準(zhǔn)《混凝土氯離子質(zhì)量控制標(biāo)準(zhǔn)》意見，該省海砂使用氯離子標(biāo)準(zhǔn)將規(guī)范化。
據(jù)了解，《標(biāo)準(zhǔn)》對混凝土生產(chǎn)原材料、拌合物、硬化混凝土均提出了氯離子控制要求，摻合料、外加劑、拌合用水等也納入氯離子控制范圍。
《標(biāo)準(zhǔn)》要求，每批砂進場時，必須進行氯離子含量檢驗；建設(shè)用砂不宜采用海砂，嚴禁使用未經(jīng)淡化處理的海砂；海砂不得用于預(yù)應(yīng)力混凝土。
同時，《標(biāo)準(zhǔn)》還對檢測頻率、規(guī)則等進行規(guī)定，提出了詳細的檢測方法。
原材料氯離子含量控制規(guī)定
水泥
水泥中的氯離子含量不應(yīng)大于0.10%。
建筑用砂
鋼筋混凝土用砂的氯離子含量不應(yīng)大于0.03%，預(yù)應(yīng)力混凝土用砂的氯離子含量不應(yīng)大于0.02%。
建筑石子
對存在氯鹽侵蝕風(fēng)險且非封閉存儲的混凝土用石子，應(yīng)參照砂中氯離子含量的技術(shù)要求及試驗方法進行控制。
摻合料
粉煤灰、粒化高爐礦渣粉、硅粉等摻合料中的氯離子含量不應(yīng)大于0.06%。
外加劑
外加劑中的氯離子含量不應(yīng)大于0.6%。
拌合用水
對于鋼筋混凝土結(jié)構(gòu)，拌合用水中氯離子含量不得超過1000mg/L；對于預(yù)應(yīng)力混凝土結(jié)構(gòu)，拌合水中氯離子含量不得超過500mg/L。對于設(shè)計使用年限為100年的結(jié)構(gòu)混凝土，拌合水中氯離子含量不得超過500mg/L。
混凝土拌合物氯離子含量控制規(guī)定
設(shè)計使用年限為50年的混凝土結(jié)構(gòu)，混凝土拌合物中水溶性氯離子含量應(yīng)符合以下要求：
設(shè)計使用年限為100年的鋼筋混凝土結(jié)構(gòu)，混凝土拌合物中水溶性氯離子含量不得超過0.06%。
硬化混凝土氯離子含量控制規(guī)定
設(shè)計使用年限為50年的混凝土結(jié)構(gòu)，硬化混凝土中氯離子含量應(yīng)符合以下要求：
設(shè)計使用年限為100年的混凝土結(jié)構(gòu)，硬化混凝土中氯離子含量不得超過0.06%。
檢驗規(guī)則
原材料中氯離子含量檢驗
1原材料進場時，原材料供應(yīng)商應(yīng)提供該批次材料的合格證、出廠檢驗報告、型式檢驗等質(zhì)量證明文件，特殊材料還應(yīng)具有使用說明書。
2原材料出場合格證或出廠檢驗報告應(yīng)注明氯離子含量，進場檢驗的氯離子含量控制應(yīng)符合以下規(guī)定：
建設(shè)用砂應(yīng)每批進行氯離子含量檢驗；
受氯鹽侵蝕影響的石子應(yīng)按砂氯離子含量的技術(shù)要求，每批進行氯離子含量檢驗；
膠凝材料應(yīng)用時，應(yīng)進行氯離子含量檢驗。同廠家、同品牌、同品種的水泥、粉煤灰和礦渣粉等膠凝材料每年應(yīng)進行不少于1次氯離子含量檢驗；
外加劑應(yīng)用時，應(yīng)進行進行氯離子含量檢驗。同廠家、同類型的外加劑，每季度應(yīng)進行不少于1次氯離子含量檢驗；
拌合用水氯離子含量檢驗應(yīng)符合《混凝土用水標(biāo)準(zhǔn)》JGJ63的規(guī)定，自來水不作檢驗要求；
混凝土拌合物氯離子含量檢驗
1混凝土拌合物氯離子檢驗分為出廠檢驗和交貨檢驗。出廠檢驗的取樣和試驗工作由混凝土供方實施，交貨檢驗的取樣和試驗工作由混凝土需方實施。
2同一砂源的混凝土出廠前，由供方進行不少于1次拌合物水溶性氯離子檢驗。
3同一工程、同一配合比的混凝土拌合物中水溶性氯離子含量交貨檢驗不應(yīng)少于1次，由第三方檢測機構(gòu)負責(zé)檢驗；當(dāng)混凝土原材料發(fā)生變化時，應(yīng)重新對混凝土拌合物中水溶性氯離子含量進行檢驗。
4混凝土生產(chǎn)企業(yè)，每年應(yīng)委托第三方檢測機構(gòu)對同一配合比混凝土進行不少于1次拌合物氯離子檢驗。
5在施工過程中，根據(jù)工程質(zhì)量控制需要，可隨機在澆注地點取樣進行混凝土拌合物氯離子檢驗。
6混凝土拌合物氯離子出廠檢驗不合格時不得出廠，交貨檢驗不合格時混凝土應(yīng)進行退貨處理。
硬化混凝土氯離子含量檢驗
1混凝土應(yīng)進行硬化混凝土氯離子含量檢驗，對于重點工程或設(shè)計有特殊要求時宜采用酸溶法，均應(yīng)滿足本標(biāo)準(zhǔn)要求。
2同一工程、同一強度等級混凝土，硬化混凝土氯離子含量檢測數(shù)量應(yīng)不少于1組。
3硬化混凝土氯離子檢測應(yīng)由具有資質(zhì)的第三方檢測機構(gòu)進行。
4硬化混凝土氯離子含量檢測結(jié)果符合表4.3.1的規(guī)定時，判為合格。當(dāng)出現(xiàn)不合格時，應(yīng)對同一批次實體混凝土雙倍取樣按酸溶法進行復(fù)檢，若復(fù)檢結(jié)果全部合格，判為合格，若復(fù)檢結(jié)果仍有不合格，判為不合格。
5當(dāng)混凝土氯離子按配合比計算的混凝土氯離子含量理論計算值或拌合物氯離子含量檢測不合格，且已應(yīng)用于工程混凝土?xí)r，應(yīng)對該批次及相鄰兩批次硬化混凝土進行氯離子檢測。以硬化混凝土氯離子檢測結(jié)果為準(zhǔn)。
6硬化混凝土氯離子含量存在爭議時，應(yīng)以酸溶性氯離子含量作為結(jié)果進行評定。
7當(dāng)硬化混凝土中氯離子含量不合格時，應(yīng)由施工單位和混凝土生產(chǎn)單位提出總結(jié)分析報告及質(zhì)量事故預(yù)案，并通過專家論證評估后，制定后續(xù)專項處理技術(shù)方案，經(jīng)設(shè)計復(fù)核后執(zhí)行。
來源：廣東省住建廳
免責(zé)聲明：本站部分圖片和文字來源于網(wǎng)絡(luò)收集整理，僅供學(xué)習(xí)交流，版權(quán)歸原作者所有，并不代表我站觀點。本站將不承擔(dān)任何法律責(zé)任，如果有侵犯到您的權(quán)利，請及時聯(lián)系我們刪除。
